Комплекс обнаружения БПЛА «ЛИС-А»: РЛС, камера и ПО

Система обнаружения дронов: радар, камера, ПО

Радар находит. Камера смотрит. Софт решает, что это: дрон, человек или машина. Оператор только подтверждает.

Комплекс обнаружения БПЛА ЛИС-А: оптико-электронная система Сигма и радар Лори

ЛИС-А · РЛС + ОЭС + ПО

Дальность РЛС: до 0м
Распознавание БПЛА: до 0м
Обзор камеры: 0°
Скорость поворота: до 0°/с

07 · КОМПЛЕКС ОБНАРУЖЕНИЯ БПЛА

Что это и для кого

«ЛИС-А» — радиолокационно-оптический комплекс обнаружения БПЛА производства ООО «ЭЛИАРС»: находит, сопровождает и классифицирует объекты в воздухе, на земле и на воде — дроны, транспорт, плавсредства и людей. Состав: РЛС «Лори» (дальность до 5000 м, 8,45–10,3 ГГц), оптико-электронная система «Сигма» (поворот 360°, распознавание БПЛА до 2000 м, человека до 1500 м) и специализированное ПО с картой и треками объектов. Работает при −40…+50 °C в любую погоду. Опция: автоматическое включение средств радиоподавления при обнаружении БПЛА, с которой комплекс становится основой системы противодействия БПЛА.

ЦЕНА ПО ЗАПРОСУ

«ЛИС-А» — система обнаружения дронов, в которой работают вместе радар, камера и программное обеспечение. Комплекс находит, ведёт и классифицирует объекты в воздухе, на суше и на воде: беспилотники, автомобили, лодки и людей.

По данным производителя, наблюдение идёт без перерывов в любую погоду. Комплекс применяют для охраны стратегических объектов и контроля акваторий, а с опцией автоматического включения радиоподавления он становится комплексом противодействия БПЛА.

Из чего состоит: радиолокационная станция «Лори», оптико-электронная система «Сигма» и специализированное программное обеспечение.

Что делает изделие

Три эффекта, каждый из которых сам по себе останавливает полётное задание.

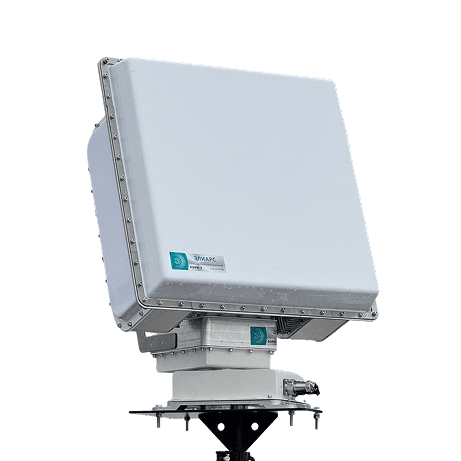

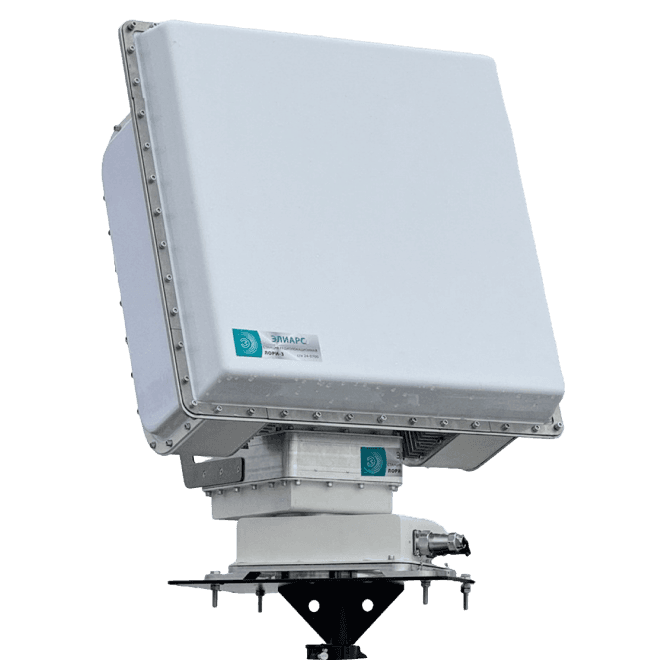

РЛС «Лори»

Обнаруживает объекты с ЭПР от 0,01 м² и скоростью до 230 км/ч на дальности до 5000 м, точность 3 м и 2°.

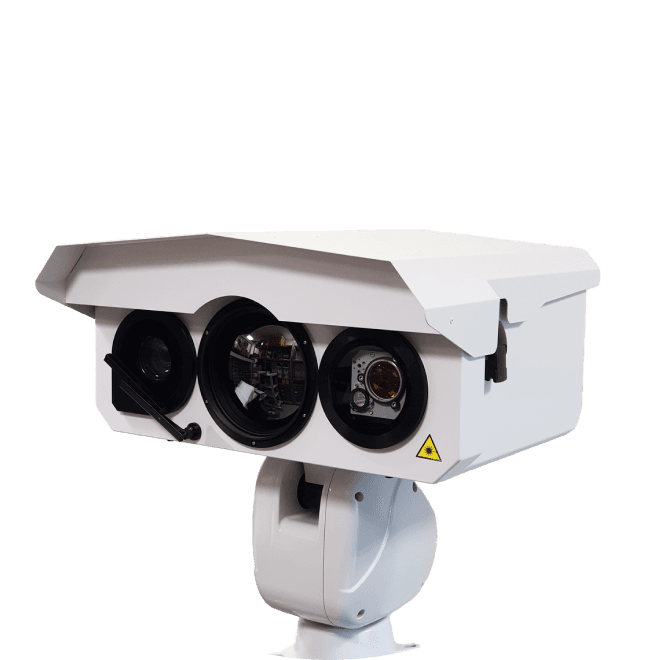

ОЭС «Сигма»

Автоматически наводится по данным РЛС, распознаёт БПЛА на 2000 м и человека на 1500 м, поворот 360°.

Специализированное ПО

Координаты, скорость и трек на карте, класс объекта, архив событий, переключение между объектами одним кликом.

Как работает

Изделие использует внутренние алгоритмы безопасности самого дрона: мы не ломаем аппарат, а заставляем его выполнить штатный сценарий.

Обнаружение

РЛС находит объект в зоне обзора, ПО отображает координаты, скорость и трек объекта на карте.

Верификация

ОЭС «Сигма» автоматически наводится по данным РЛС. ПО показывает изображение и класс: БПЛА, человек, транспорт.

Контроль

Оператор переключается между объектами и смотрит архив. Опция: автоматическое включение радиоподавления при обнаружении БПЛА.

Технические характеристики

Значения по паспорту изделия. Конфигурация и цена уточняются под задачу поставки.

РЛС «Лори» в составе комплексаЦена по запросу

Рабочие диапазоны частот: 8,45–8,65 / 9,20–9,40 / 10,10–10,30 ГГц
Дальность обнаружения: до 5000 м
Радиальная скорость от: 0,7 м/с
ЭПР объекта от: 0,01 м²
Скорость объектов: до 230 км/ч
Точность: 3 м по дальности, 2° по углам

ОЭС «Сигма»Цена по запросу

Угол поворота по горизонтали: 360° без ограничения
Угол поворота по вертикали: от −90° до +90°
Скорость поворота по горизонтали: 0,01–120 °/с
Скорость поворота по вертикали: 0,01–40 °/с
Дальность распознавания: 2000 м (БПЛА), 1500 м (человек)
Рабочая температура: от −40 до +50 °C

Где применяется

Сценарии, для которых изделие заказывают чаще всего.

Защита стратегических и промышленных объектов от БПЛАКонтроль акваторий и портовПериметры большой протяжённостиИнтеграция с модулями «Сектор»

ЗаводыНПЗ и ТЭКскладырезервуарные парки

Защита предприятий и объектов инфраструктуры от БПЛА

Радиолокационная станция с возможностью подключения нескольких камер верификации и передачей координат объектов во внешние системы противодействия.

Интерфейс ПО комплекса ЛИС-А: трек объекта

Интерфейс ПО комплекса ЛИС-А: изображение с камеры

Вопросы про ЛИС-А

01Зачем камера, если есть радар?+

Радар видит отметку, но не знает, что это. ОЭС «Сигма» наводится на объект и даёт изображение, а ПО определяет класс: БПЛА, человек или транспорт. Так исключаются ложные тревоги.

02Может ли комплекс сам включать подавление?+

Да, опция автоматического включения средств радиоподавления при обнаружении БПЛА. В связке с модулями «Сектор» получается замкнутый контур: обнаружение, распознавание, подавление.

03Работает ли ночью и в непогоду?+

Радиолокация не зависит от освещённости, а комплекс, по данным производителя, ведёт наблюдение без перерывов в любую погоду. Оптико-электронная система «Сигма» работает при −40…+50 °C.
