РЛС для обнаружения БПЛА «Лори»: радар обнаружения дронов до 10 км

Трёхкоординатный радар для обнаружения БПЛА

Видит Mavic за два с половиной километра. Лодку — за десять. Непрерывно, круглосуточно, в автоматическом режиме.

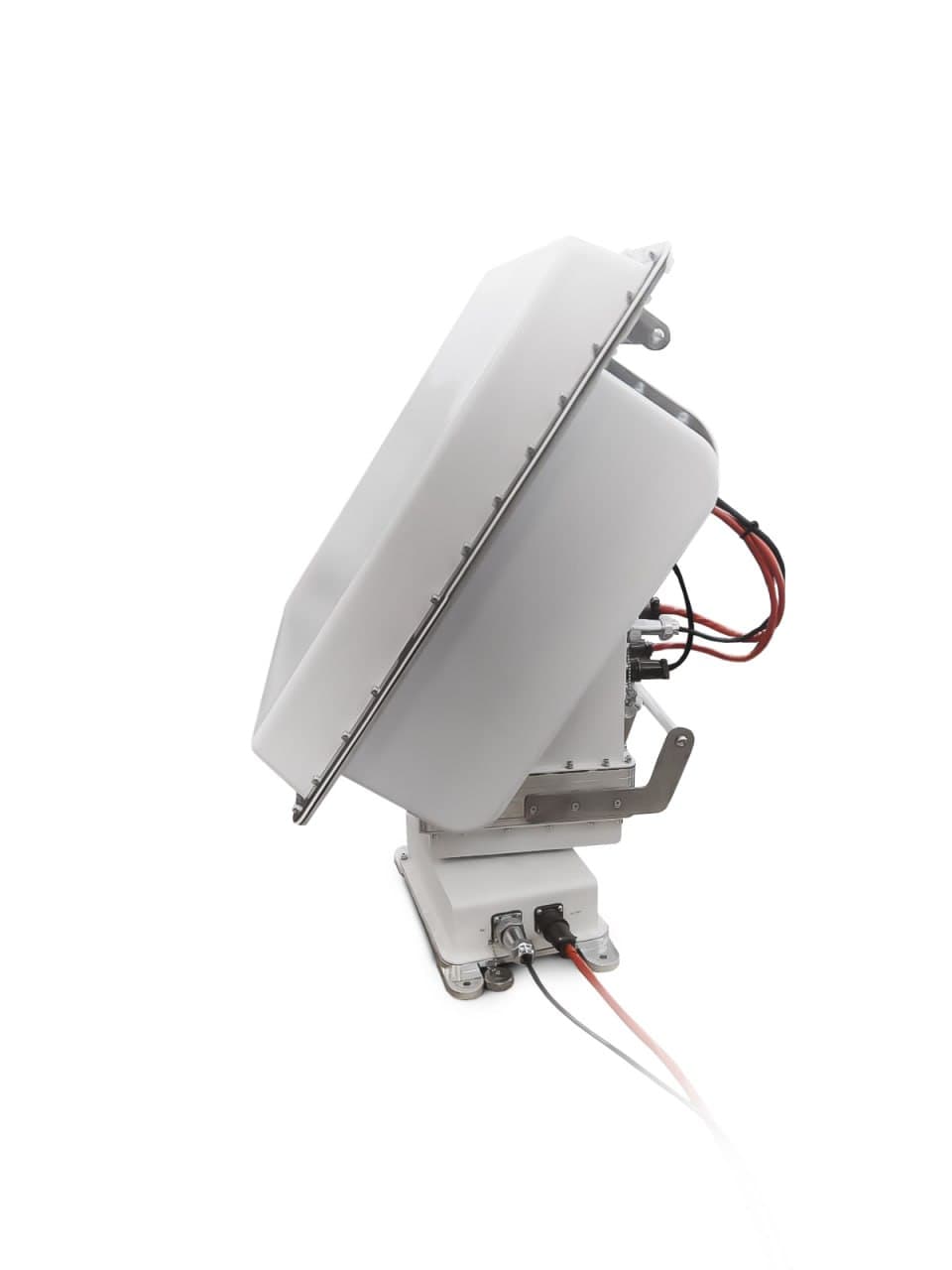

РЛС для обнаружения БПЛА Лори на поворотном основании

ЛОРИ · АНТЕННОЕ ПОЛОТНО

Инструментальная дальность: 0км
Зона обзора: 0°
Скорость объектов: до 0км/ч
Наработка на отказ: ≥ 0ч

06 · РЛС ОБНАРУЖЕНИЯ БПЛА

Что это и для кого

«Лори» — РЛС для обнаружения БПЛА: импульсно-доплеровская трёхкоординатная радиолокационная станция производства ООО «ЭЛИАРС» для охраны гражданских промышленных объектов. Обнаруживает, измеряет координаты, автоматически сопровождает и распознаёт класс воздушных, наземных и надводных объектов со скоростью до 310 км/ч на дальности до 10 км (инструментальная дальность 7 или 10 км в зависимости от режима). Зона обзора 360°×72°, обновление 2 с. Дальность обнаружения: DJI Mavic 3 — 2500 м, DJI Matrice 300 — 4000 м, самолётный БВС — 6000 м, резиновая лодка или автомобиль — до 10 000 м. IP65, −40…+50 °C, 45 кг, 24 В / 240 Вт, Gigabit Ethernet. Два исполнения: Лори-10200 и Лори-8550.

ЦЕНА ПО ЗАПРОСУ

«Лори» — радар для обнаружения БПЛА, а также наземных и надводных объектов. Трёхкоординатная импульсно-доплеровская станция следит за небом, территорией и акваторией: находит объект, измеряет его координаты, сама ведёт трек и определяет класс. Скорость объектов — до 310 км/ч, дальность — до десяти километров.

РЛС работает круглосуточно и без перерывов при температуре от −40 до +50 °C. Её создавали для систем безопасности гражданских промышленных предприятий, в том числе для работы в связке с видеонаблюдением и радиомониторингом.

Используемые полосы частот выделены для радиолокационной службы на территории РФ решениями ГКРЧ. Предприятие оказывает техническую поддержку при испытаниях, пуско-наладке и эксплуатации.

Что делает изделие

Три эффекта, каждый из которых сам по себе останавливает полётное задание.

Три координаты

Механический обзор по азимуту и цифровое сканирование по углу места: дальность, азимут и высота объекта.

Малые объекты

Типовой объект с ЭПР 0,01 м² (DJI Mavic 3) обнаруживается на 2500 м, Mavic Mini — на 1400 м.

Распознавание класса

Автоматическое сопровождение и определение класса: БПЛА, человек, автомобиль, плавсредство.

Как работает

Изделие использует внутренние алгоритмы безопасности самого дрона: мы не ломаем аппарат, а заставляем его выполнить штатный сценарий.

Обзор

Антенна обходит 360° по азимуту, цифровое сканирование покрывает 72° по углу места. Обновление обстановки каждые 2 с.

Сопровождение

Каждый объект получает трек: координаты, скорость и класс отображаются на карте в ПО.

Интеграция

Данные и управление идут по Gigabit Ethernet: станция рассчитана на работу совместно со средствами видеонаблюдения и радиомониторинга.

Технические характеристики

Значения по паспорту изделия. Конфигурация и цена уточняются под задачу поставки.

Лори-1020010100–10300 МГцЦена по запросу

Рабочая полоса частот: 10 100 – 10 300 МГц
Обозначение: ЛУБА.464412.002-01

Лори-85508450–8650 МГцЦена по запросу

Рабочая полоса частот: 8 450 – 8 650 МГц
Обозначение: ЛУБА.464412.002-02

ОБЗОР

Зона обзора (азимут × угол места): 360° × 72°
Способ обзора по азимуту: механический
Способ обзора по углу места: цифровое сканирование
Регулировка установки угла места: от −5° до +28°
Средняя излучаемая мощность: не более 20 Вт
Инструментальная дальность: 7 000 или 10 000 мв зависимости от режима, настраивается под объект
Минимальная дальность обнаружения: 200 м
Диапазон радиальных скоростей: 0,8 – 88 м/с (режим 7 км), 0,8 – 64 м/с (режим 10 км)
Время обновления информации: 2 с (номинальное)

ДАЛЬНОСТЬ ОБНАРУЖЕНИЯ

DJI Mavic Mini, Autel EVO Nano (ЭПР 0,0005 м²): 1 400 м
DJI Mavic 3, Autel EVO Max 4T (ЭПР 0,01 м²): 2 500 м
DJI Matrice 300 (ЭПР 0,05 м²): 4 000 м
БВС самолётного типа, размах от 2 м (ЭПР 0,2 м²): 6 000 м
Резиновая лодка, автомобиль (ЭПР 0,5 м²): 7 000 или 10 000 мв пределах инструментальной дальности режима

ТОЧНОСТЬ (СКО)

Дальность: ≤ 10 м
Азимут: ≤ 2,0°
Угол места: ≤ 3,0°
Радиальная скорость: ≤ 0,8 м/с

КОНСТРУКЦИЯ

Напряжение питания: 24 В (допустимо 22–28 В)
Потребляемая мощность: не более 240 Вт
Габариты (диаметр × высота): 865 × 825 мммаксимальный ометаемый объём с учётом наклона и вращения
Степень защиты: IP65 (ГОСТ 14254-2015)
Масса: 45 ± 1 кг
Установка и ввод в работу: не более 30 мин
Рабочая температура: −40 … +50 °C
Средняя наработка на отказ: ≥ 10 000 ч
Интерфейс: 1000Base-T Gigabit Ethernet

НЕПРЕРЫВНЫЙ ОБЗОР · −40…+50 °C

Сорок пять килограммов, которые не спят

Корпус IP65, наработка на отказ от десяти тысяч часов, установка и ввод в работу не более 30 минут. Работает автономно или в составе комплексов охраны.

Где применяется

Сценарии, для которых изделие заказывают чаще всего.

Промышленные объекты и ТЭКПорты и акваторииОбъекты транспортной инфраструктурыИнтеграция с видеонаблюдением

ЗаводыНПЗ и ТЭКскладырезервуарные парки

Защита предприятий и объектов инфраструктуры от БПЛА

Радиолокационная станция с возможностью подключения нескольких камер верификации и передачей координат объектов во внешние системы противодействия.

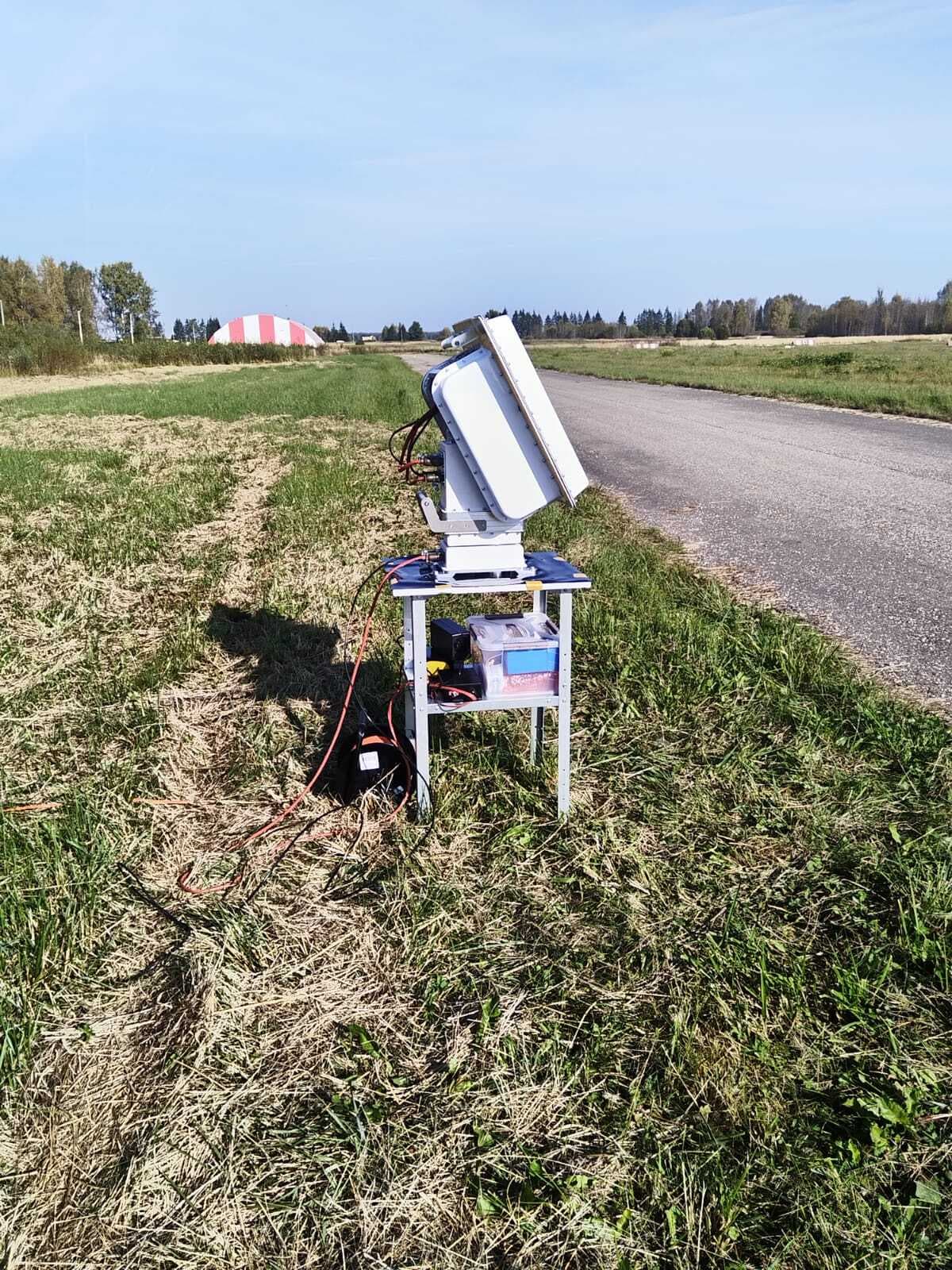

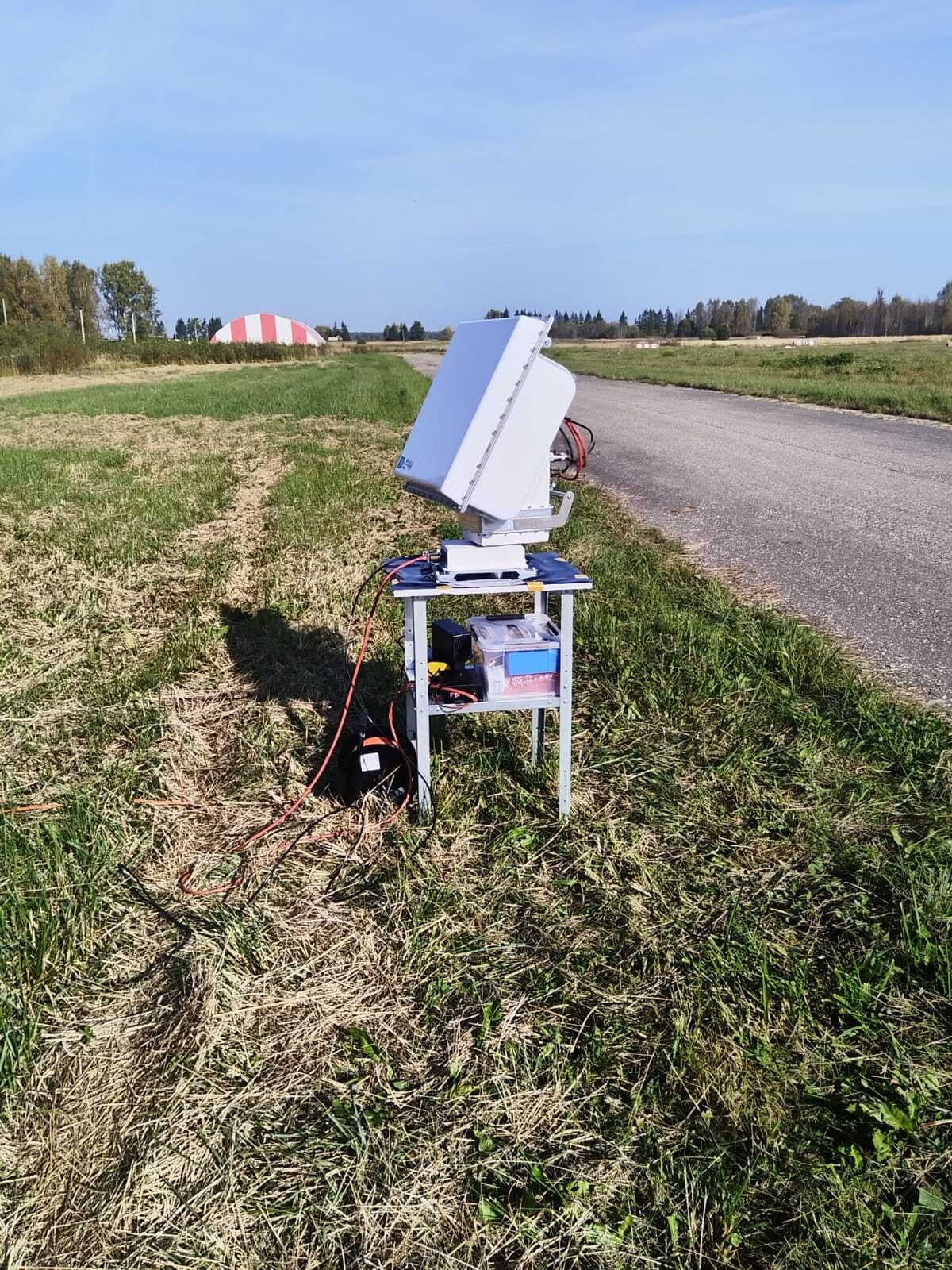

Радар обнаружения дронов Лори на объекте

Вопросы про Лори

01На какой дальности РЛС увидит DJI Mavic 3?+

До 2500 м при прозрачной атмосфере, прямой видимости и отсутствии пассивных помех. Mavic Mini — до 1400 м, Matrice 300 — до 4000 м. Дальность обнаружения зависит от размера объекта, прозрачности атмосферы и наличия активных и пассивных помех.

02Нужно ли разрешение на частоты?+

Используемые полосы выделены для радиолокационной службы на территории РФ решениями ГКРЧ. Два исполнения станции отличаются рабочей полосой.

03Как интегрировать в систему безопасности?+

Данные и управление передаются по Gigabit Ethernet. Станция спроектирована для работы совместно со средствами видеонаблюдения и радиомониторинга. Готовый вариант такой связки — комплекс «ЛИС-А».

04Есть ли документация и ПО?+

Да, станция поставляется с эксплуатационной документацией и программным обеспечением. На этапах испытаний, пусконаладки и эксплуатации завод-изготовитель сопровождает заказчика технической поддержкой.
