Стационарный подавитель дронов «Сектор»: дальность до 1000 м

Антенный модуль для борьбы с БПЛА

Закрывает направление на километр. Работает от сети круглосуточно. Наводится сам, если подключить обнаружение.

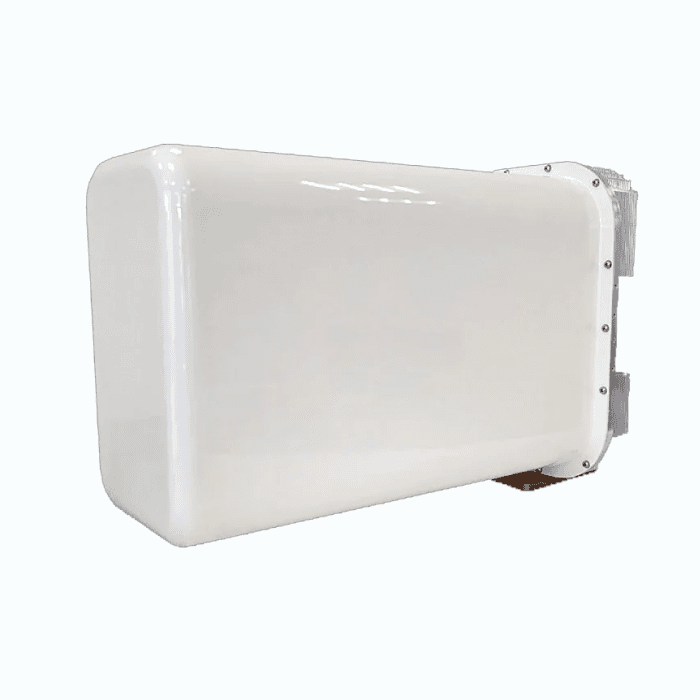

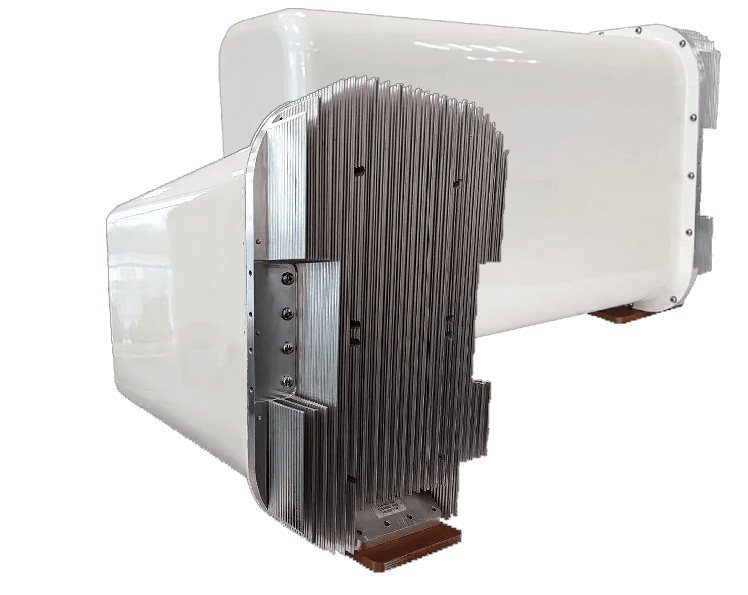

Стационарный антенный модуль Сектор с радиатором

СЕКТОР · АНТЕННЫЙ МОДУЛЬ

Дальность блокирования: до 0м
Мощность на канал: до 0Вт
Ширина сектора: до 0°
Масса модуля: 0кг

04 · СТАЦИОНАРНЫЙ МОДУЛЬ

Что это и для кого

«Сектор» — стационарный антенный модуль радиоподавления БПЛА производства ООО «ЭЛИАРС». Подавляет каналы управления, передачи данных и спутниковой навигации (GPS, ГЛОНАСС, Galileo) в рабочем секторе на дальности до 1000 м, переводя дрон в режим посадки или возврата. Не требует оператора, работает непрерывно от сети 24 В, интегрируется с детекторами и РЛС для автоматического наведения. Два исполнения: «Сектор» (4 диапазона, 1 000 000 ₽) и «Сектор-6-2Г» (2 модуля, 1 500 000 ₽) с НДС.

ОТ 1 000 000 ₽ · с НДС, за штуку

Модули «Сектор» предназначены для нейтрализации движущихся низколетящих объектов в рабочем секторе: они мешают выполнению полётного задания БПЛА помеховым воздействием на каналы передачи данных, навигации и управления.

Радиопомехи в установленных диапазонах включают аварийный режим беспилотного судна: автоматическую посадку либо возврат на точку старта, в зависимости от типа аппарата и версии ПО производителя.

Ввиду большой мощности излучения зона действия не должна пересекаться с объектами гражданской инфраструктуры и людными пространствами. Оптимальная позиция: возвышенность, направление на ожидаемый подлёт.

Что делает изделие

Три эффекта, каждый из которых сам по себе останавливает полётное задание.

Без оператора

Устанавливается на штатив или опору, работает автономно от сети, накрывая всю зону в секторе.

GPS, ГЛОНАСС, Galileo

Подавляет не только управление и видео, но и спутниковую навигацию, которую используют БПЛА иностранного производства.

Интеграция с обнаружением

Вместе с РЛС «Лори» или детектором включается и наводится на цель автоматически, без ручной корректировки.

Как работает

Изделие использует внутренние алгоритмы безопасности самого дрона: мы не ломаем аппарат, а заставляем его выполнить штатный сценарий.

Позиция

Модуль ставится на возвышенности и направляется в сторону предполагаемого подлёта. Установка простая, обслуживания не требует.

Дежурство

Работает непрерывно от сети или включается по сигналу системы обнаружения.

Нейтрализация

Дрон в секторе теряет управление, данные и навигацию и уходит на посадку или возврат.

Технические характеристики

Значения по паспорту изделия. Конфигурация и цена уточняются под задачу поставки.

Модуль антенный «Сектор»1 модуль, 4 диапазона1 000 000 ₽ · с НДС, за штуку

Диапазоны рабочих частот: 820–960 / 1520–1620 / 2395–2500 / 5720–5920 МГц
Выходная мощность по диапазонам: 10,5 / 2,5 / 10,6 / 10,4 Вт
Ширина диаграммы направленности: 54±6 / 52±6 / 33±6 / 26±6°
Эффективная дальность блокирования: до 1000 м
Напряжение питания: 24 ± 2 В
Ток потребления: 5,5 А
Масса: 5,4 кг

Модуль антенный «Сектор-6-2Г»2 модуля, диапазоны 450 и 5200 МГц1 500 000 ₽ · с НДС, за штуку

Диапазоны рабочих частот: 425–470 / 5150–5350 МГц
Выходная мощность по диапазонам: 10 / 10,3 Вт
Ширина диаграммы направленности: 65±10 / 26±6°
Эффективная дальность блокирования: до 1000 м
Напряжение питания: 24 ± 2 В
Ток потребления: 5,5 А
Масса: 5,4 кг

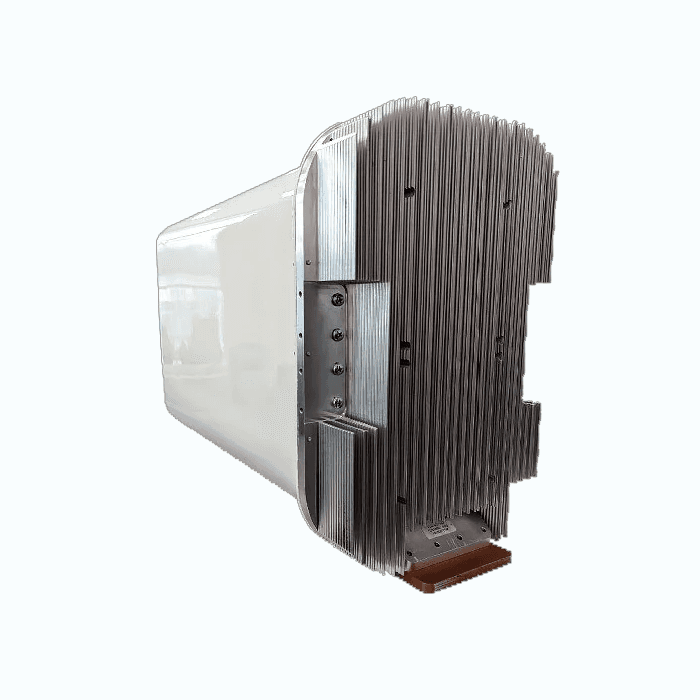

Установка антенного модуля Сектор на объекте

СТАЦИОНАРНЫЙ ПОСТ · КРУГЛОСУТОЧНО

Один модуль закрывает направление на километр

Несколько модулей на периметре формируют сплошную зону. Вместе с РЛС «Лори» получается автоматический контур: обнаружил, навёл, подавил.

Где применяется

Сценарии, для которых изделие заказывают чаще всего.

Промышленные предприятия и складыОбъекты ТЭК и инфраструктурыПериметры спецобъектовСтационарные посты охраны

01Заводы · склады · ТЭК · логистика

Защита предприятия от БПЛА

Радар, распознавание и стационарное подавление по периметру завода, склада, объекта ТЭК.

Вопросы про Сектор

01В чём отличие «Сектора» от ружья ПП?+

«Сектор» стационарный, мощнее и дальнобойнее. Ему не нужен оператор, он работает непрерывно от сети и интегрируется в комплексную систему обнаружения и противодействия БПЛА.

02Как размещать модуль?+

На штативе или точке опоры, на возвышенности, в сторону предполагаемого подлёта. Зона действия не должна пересекаться с гражданской инфраструктурой и людными местами. В зоне действия не используйте радиоэлектронные устройства.

03Нужно ли обслуживание?+

Нет. Дождь, снег и облачность на эффективность серьёзно не влияют. Модуль можно оставить работать автономно или включать при обнаружении дрона.

04Работает ли автоматически?+

При совместном использовании с системами обнаружения «Сектор» включается и выключается автоматически и самостоятельно наводится на объект.
